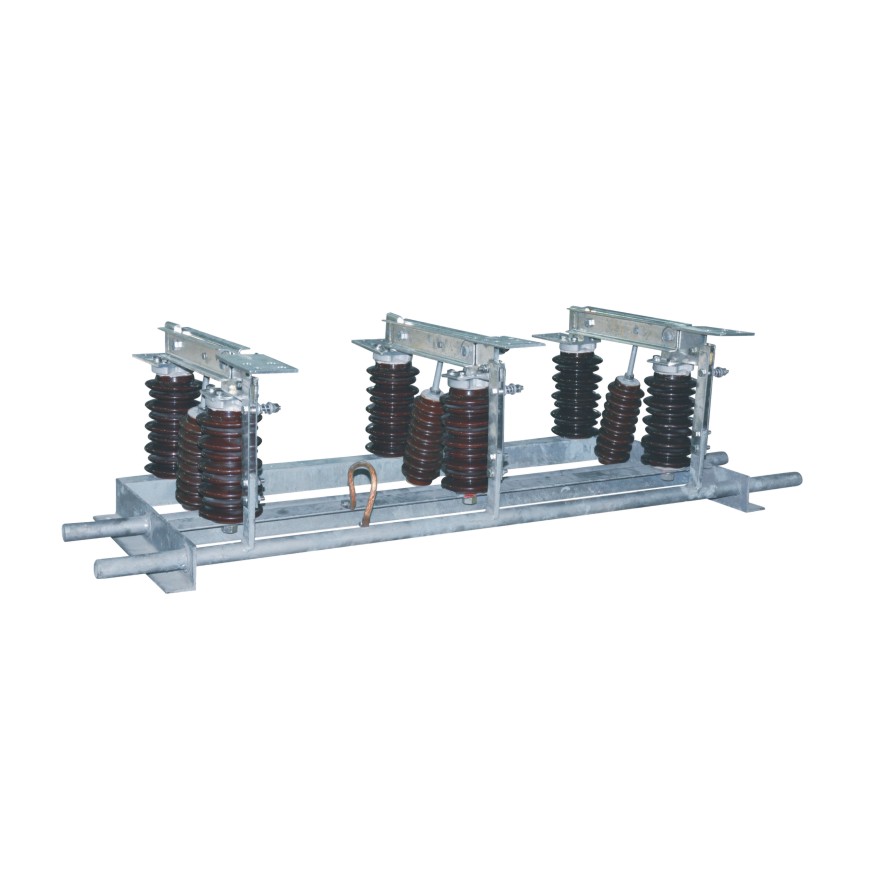

GW1-12 戶外高壓交流隔離開關

GW1-12系列戶外高壓交流隔離開關(以下簡稱“隔離開關”)，適用于裝置在戶外高壓配電設備線路上，供10kV線路在有電壓無負載情況下進行換接， 以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電氣隔離之用，也可用于分合很小的電容電流和電感電流。 隔離開關為雙柱垂直開啟式，配用手動或電動機構，可實現三相聯動。 隔離開關符合GB 1985-2014《高壓交流隔離開關和接地開關》、DL/T 486-2010《高壓交流隔離開關和接地開關》等技術標準。

技術參數

注：若海拔高于1000m，則額定絕緣水平應進行相應修正。

?

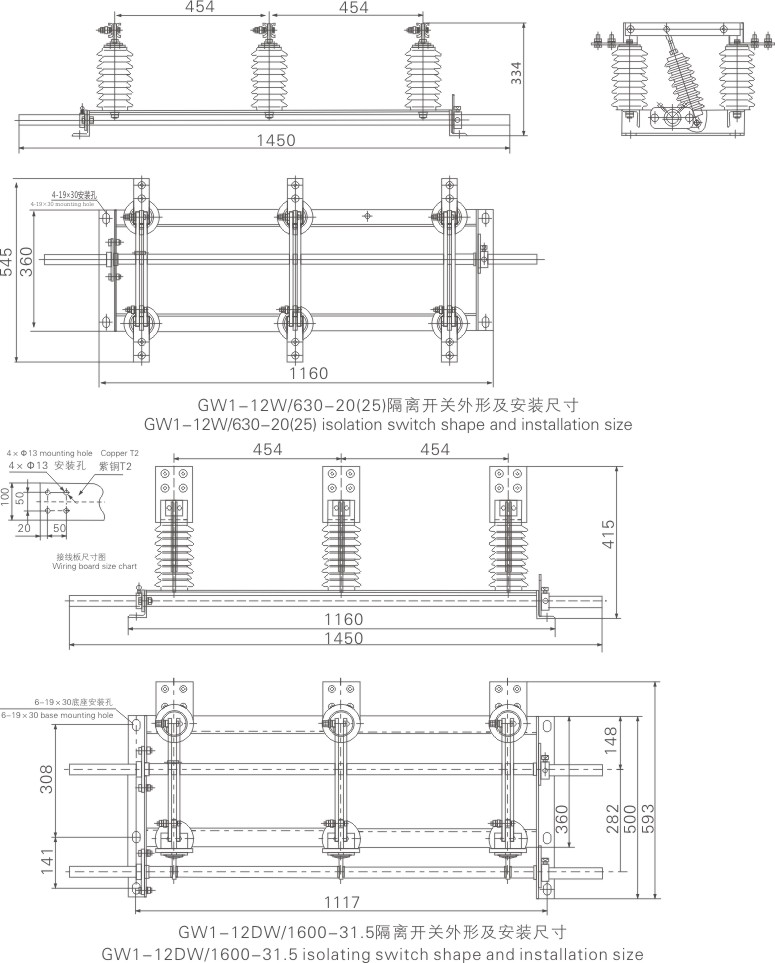

外形尺寸圖
